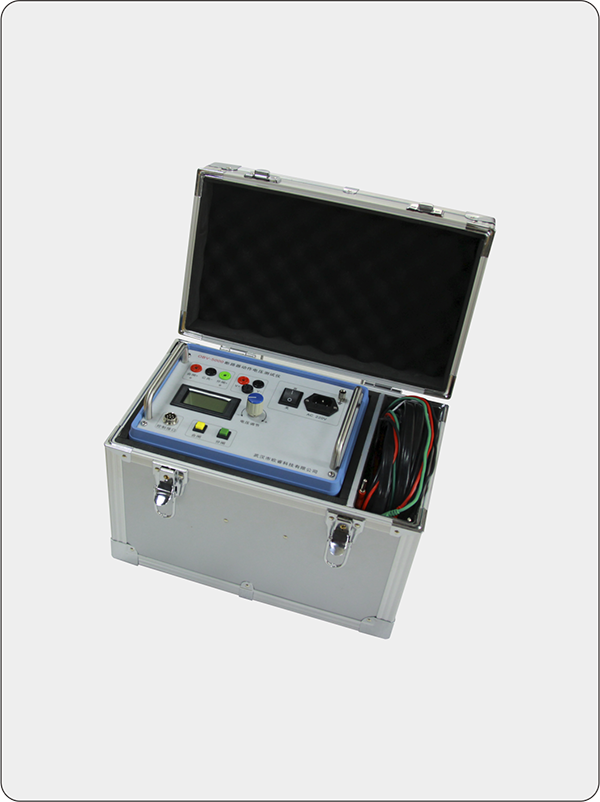

OBV-5100 断路器动作电压测试仪

产品简介:

      断路器动作电压测试仪主要用于高压开关操作回路低跳电压试验的测试和提供独立的低电压试验电源。断路器的最低分、合动作电压,是断路器最基本的参数,其检验标准规定:电磁机构分闸线圈和合闸接触器线圈最低动作电压不得低于额定电压的30%,不得高于额定电压的65%,合闸线圈最低动作电压不得低于额定电压的80%~85%。如果分闸线圈和接触器线圈的动作电压过低,在直流系统绝缘不良,两点高阻接地的情况下,在分闸线圈或接触器线圈两端可能引入一个数值不大的直流电压,当线圈动作电压过低时,会引起断路器误分闸和误合闸;如果过高,则会因系统故障,直流母线电压降低而拒绝跳闸。鉴于此,我公司特研制专用断路器动作电压测试仪,以适用各电压等级高压断路器的动作电压试验及操作控制



说明书:

     OBV-5100 断路器动作电压测试仪 说明书

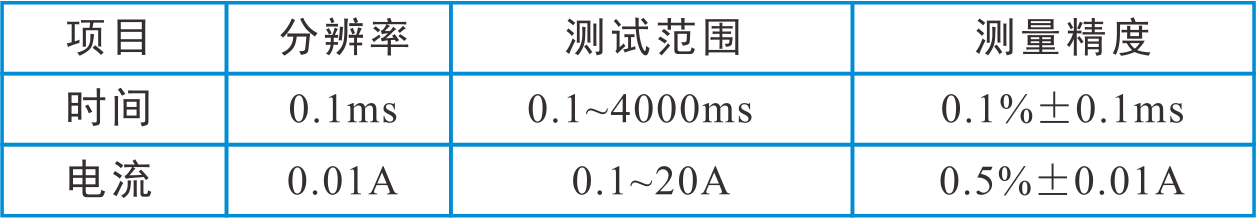

时间:3个断口的固有分、合闸时间,同相时间、相间同期。

弹跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形。

电流:分、合闸线圈的分、合闸电流值、电流波形。

大屏幕液晶显示。

中文式菜单操作界面,适用方便。

自带面板式热敏打印机。

精密数字可调电压输出,全程稳压

强抗干扰功能,高安全设计。

3路时间通道、1路电流通道、1路电压通道。

内置DC30V~250V/20A可调电源,可完成动作电压试验

采用过压、过流、短路、过热保护。

具备RS232联机功能,可联机测试。

支持RS232联机升级。

适合国内外生产的各类开关的动作电压试验。



环境温度-10~50

环境湿度:≤85%RH。

工作电源AC220V±10%。

电源频率:50Hz±10%。
