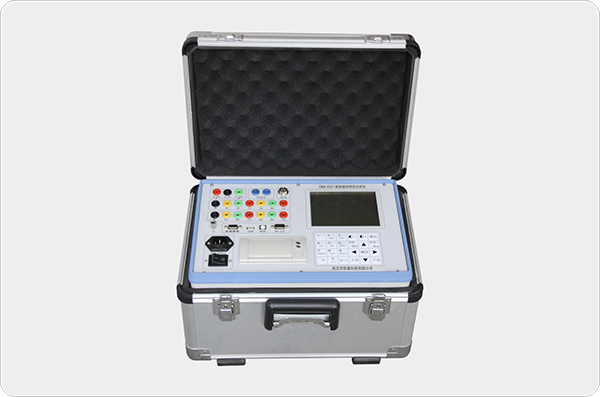

OBA-5521 断路器动特性分析仪

                    产品简介

时    间: 12个断口的固有分、合闸时间,同相同期、相间同期。

重 合 闸:每断口的合-分时间(金短时间),分-合时间(无电流间隔时间),分-合-分时间,一分时间,一合时间,二分时间。

弹    跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形。

速    度:刚分、刚合速度,最大速度,时间-行程特性曲线;重合闸一分速度,一合速度,二分速度。

行    程:总行程,开距,超行程,反弹幅值。

电    流:分、合闸线圈的分、合闸电流值、电流波形图。

动作电压:机内提供DC10~265V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。

触发方式:内触发,外触发,传感器触发.电流和断口触发

传 感 器:配备万能传感器、直线传感器、旋转传感器。可选择预留激光传感器接口





内置嵌入式PC-104工控机,主频600MHz,速度快,存储容量大。

集成DC10~265V/20A直流操作电源。

超强抗干扰,适应各电压等级变电站。

内置面板式热敏打印机。

高速同步数据采样。

支持线性传感器(直线电阻、旋转电阻)。

支持加速度传感器和激光传感器(预留接口)。


T9输入法,可输入数字、字母、汉字及各种符号,可输入站名、线路号、任务单编号。

5.7寸带背光宽温液晶,阳光下清晰显示。

中文菜单式操作界面,图形和文本显示结果。

液晶电子对比度调节,断电记忆。


主机存储容量2G,可存储上万组测试数据。

支持U盘存储功能,存储更多数据。也可直接打开U盘上的数据文件。

U盘数据同步功能,无需人工干预操作,自动完成数据同步。

树形存储结构,按站名、线路号、测试类别存储,数据查询方便。


具备USB和RS232与PC机联机功能,配有Windows版《OBA数据管理分析软件》,PC联机模式下可完成数据导入或联机测试。


USB或RS-232联机升级。

现场可使用U盘升级。

软件不定期免费升级。


用户可现场编辑、添加、删除断路器速度定义;亦可使用PC联机实现断路器速度定义的上传和下载。

灵活的低跳模式:1、手动调压分合;2、自动调压低跳;3、额定百分比低跳。

开关机械寿命测试功能,可预置开关的动作次数和间隔时间自动进行机械寿命测试,并实时打印动作过程和次数。

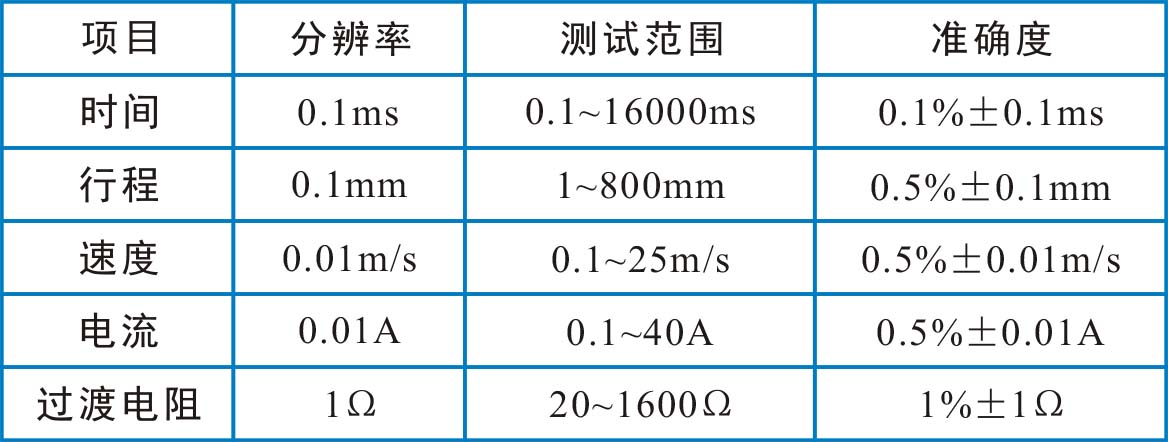

环境温度   -10℃~50℃

环境湿度   ≤85%RH

工作电源   AC220V±10%

电源频率   50±1Hz


说明书:

OBA-5521断路器动特性分析仪 说明书
