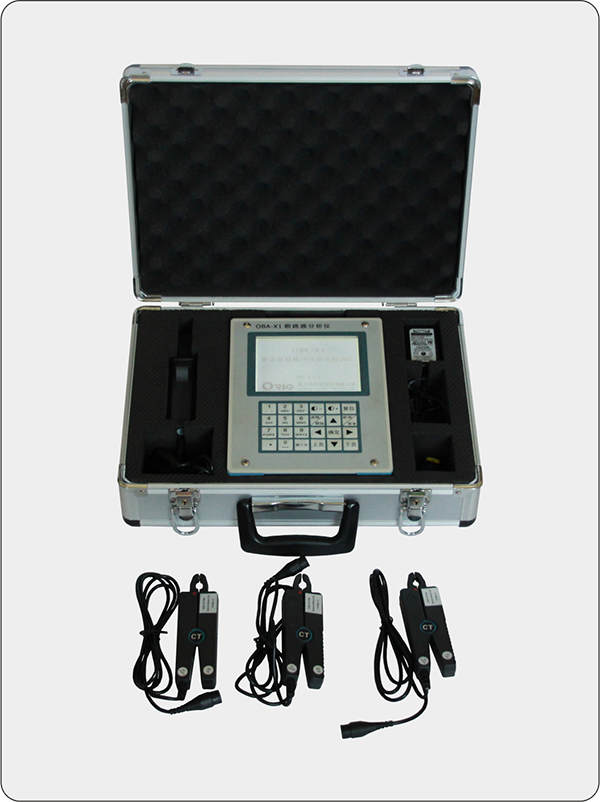

OBA-X1 断路器动特性带电分析仪

产品简介:

      OBA-X1型断路器动特性带电分析仪遵循DL/T 846.3-2004标准,支持带电或离线测试模式。带电模式下,断路器在运行过程中,采用隔离方式采样二次控制回路电流及主回路CT二次测三相电流,并计算断路器动特性参数。





说明书:

OBA-X1 断路器动特性带电分析仪 说明书




时    间: 分、合闸时间及同期性;弹跳次数、弹跳时间(离线模式)。

速度及行程测量(离线模式):刚分、刚合速度;开距、超程及行程;分、合闸瞬时速度,并打印成“行程—速度”曲线;分、合闸最大速度及平均速度。

分(合)闸线圈电流曲线录波。

检测并记录断路器分/合闸操作过程,记录控制回路电流波形图谱和控制回路电压波形图谱。

在断路器处于正常运行状态和检修试验状态两种情况下,均能测量断路器的机械特性,包括:三相分、合闸时间、三相不同期。

在断路器处于正常运行状态下测量机械特性时,测试仪不与断路器的高压部分直接接触。



内尺寸240mm*180mm*60mm,重量2Kg。

内置嵌入式PC-104工控机,速度快,存储容量大,抗干扰能力强。

内置充电电池,不外接电源可工作,工作时间≥12h


T9输入法,可输入数字、字母、汉字及各种符号,可输入站名、线路号、任务单编号。

5.7寸带背光宽温液晶,阳光下清晰显示。

中文菜单式操作界面,图形和文本显示结果。

液晶电子对比度调节,断电记忆。


主机存储容量2G,可存储上万组测试数据。

支持U盘存储功能,存储更多数据。也可直接打开U盘上的数据文件。

U盘数据同步功能,无需人工干预操作,自动完成数据同步。

树形存储结构,按站名、线路号、测试类别存储,数据查询方便。


具备USB和RS232与PC机联机功能,配有Windows版《OBA数据管理分析软件》,PC联机模式下可完成数据导入或联机测试。


USB或RS-232联机升级。

现场可使用U盘升级。

软件不定期免费升级。


环境温度   -10℃~50℃

环境湿度   ≤85%RH

工作电源   AC220V±10%

电源频率   50±1Hz
